詳細內容：
ZAZN氧氣專用電動雙座調節閥，改變被調介質流量,接受來自調節儀表的直流電流信號，使被控工藝參數保持在給定值。使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
產品特點：
·額定流量系數增大30％,閥體按流體力學原理設計的等截面低流阻流道。
·固有可調比為50，流量特性有直線和等百分比,電動雙座調節閥可調節范圍大。
·電動雙座調節閥平衡力小，閥穩定性好，使用壓差大。
·達Ⅵ級泄漏標準(零泄漏),調節切斷型采用軟密封結構閥芯。
·可提高自動調節精度,伺服放大器采用深度動態負反饋。
·可適用于4～20mA.DC或0～10mA.DC,電動操作器有多種形式。
·無需伺服放大器,電子型電動調節閥可直接由電流信號控制閥門開度。
·杜絕流體外漏，波紋管密封型調節閥對移動的閥桿形成完全的密封。
ZAZN氧氣專用電動雙座調節閥公稱通徑由20至200mm，電動雙座調節閥公稱壓力有1.0、1.6、4.0、6.4MPa，接受信號為 0～10mA.DC或4～20mA.DC。使用溫度范圍由-250℃～450℃，電動雙座調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉 時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性 或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣品種規格可供選擇。
技術參數：
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流
量系數
Kv |
直線 |
12.1 |
10.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
|
等百
分比 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
|
額定行程 |
16 |
25 |
40 |
60 |
|
公稱壓力(MPa) |
1.01.64.06.4 |
|
固有流量特性 |
直線、等百分比 |
|
固有可調比 |
50 |
|
允許泄漏量 |
硬密封：II、IV級軟密封：VI級 |
|
工作溫度t(℃) |
-250～-60-20～200-40～250-40～450-60～450 |
|
信號范圍(mA.DC) |
0～104～20 |
|
作用方式 |
電關式電開式 |
|
使用環境溫度(℃) |
電動調節閥：-20～70伺服放大器：0～50 |
|
使用環境濕度 |
電動調節閥：≤95％伺服放大器：≤85％ |
|
電源電壓 |
220V . AC 50HZ380V . AC 50HZ |

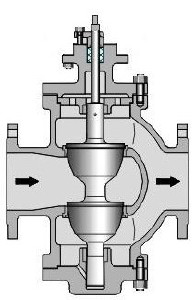

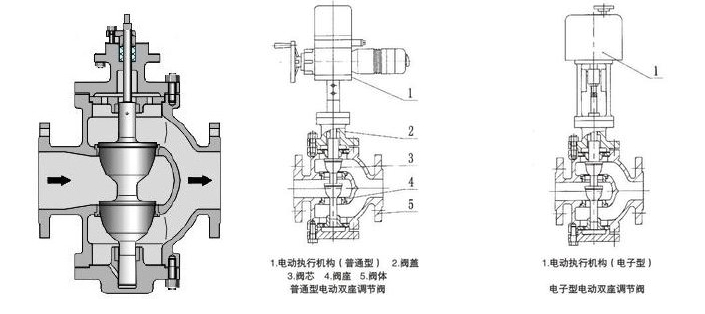

相關結構圖如下：
ZAZN氧氣專用電動雙座調節閥訂貨須知：
一、①ZAZN氧氣專用電動雙座調節閥產品名稱與型號②ZAZN氧氣專用電動雙座調節閥口徑③ZAZN氧氣專用電動雙座調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZAZN氧氣專用電動雙座調節閥型號，請按ZAZN氧氣專用電動雙座調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。
