詳細內容：FS48W蝶式放風閥概述
規格 DN400~3000 介質溫度 ≤300（℃） 工作壓差 PN2.5 材質 碳鋼 品牌 超卓 型號 FS48（948、748）W-2.5 產品別名 手（電、液）動蝶式放風閥 適用范圍 適用于高爐及熱風系統的放散系統 連接形式 法蘭 類型(通道位置) 來電詳詢 流動方向 單向 驅動方式 手動、電動、液動 用途 截止 適用介質 煤氣、空氣及其他氣體等 壓力環境 常壓
FS48W蝶式放風閥結構特點及用途：本閥由閥體、蝶板、連桿、消聲器、排風筒等部件組成。用手段杠杠機構或電動裝置轉動蝶板達到閥門啟閉，來實現不停止鼓風機的情況下減少或完全停止向高爐送風，將多余的氣體輸出到大氣中。
FS48W蝶式放風閥主要性能：公稱壓力 0.25Mpa 適用溫度 ≤250℃ 開啟角度 60° 電源電壓 380V·AC 適用介質 空氣、塵氣及其它氣體等
FS48W蝶式放風閥主要外形尺寸、連接尺寸及質量 單位：mm
|
公稱通徑
DN（mm） |
公稱壓力
PN（MPa） |
L |
D |
D1 |
D2 |
b |
H |
|
200 |
0.1 |
225 |
375 |
320 |
284 |
20 |
865 |
|
250 |
0.1 |
225 |
425 |
370 |
330 |
20 |
890 |
|
300 |
0.1 |
245 |
485 |
430 |
389 |
22 |
1020 |
|
250 |
0.1 |
265 |
555 |
490 |
448 |
22 |
1100 |
|
400 |
0.1 |
265 |
620 |
555 |
503 |
24 |
1225 |
|
450 |
0.1 |
285 |
645 |
600 |
570 |
24 |
1265 |
|
480 |
0.1 |
285 |
735 |
685 |
650 |
24 |
1320 |
|
500 |
0.1 |
285 |
755 |
705 |
670 |
26 |
1330 |
|
550 |
0.1 |
285 |
805 |
755 |
720 |
26 |
1360 |
|
600 |
0.1 |
285 |
850 |
795 |
745 |
28 |
1385 |
|
610 |
0.1 |
285 |
860 |
810 |
772 |
28 |
1395 |
|
650 |
0.1 |
285 |
910 |
830 |
794 |
28 |
1410 |
|
675 |
0.1 |
300 |
935 |
855 |
789 |
28 |
1425 |
|
700 |
0.1 |
300 |
980 |
890 |
845 |
30 |
1495 |
|
800 |
0.1 |
300 |
1075 |
985 |
940 |
30 |
1541 |
|
900 |
0.1 |
300 |
1190 |
1125 |
1070 |
30 |
1718 |
|
1000 |
0.1 |
410 |
1320 |
1210 |
1140 |
32 |
1650 |
|
1200 |
0.1 |
470 |
1530 |
1420 |
1350 |
36 |
1795 |
|
1250 |
0.1 |
470 |
1590 |
1475 |
1410 |
36 |
1800 |

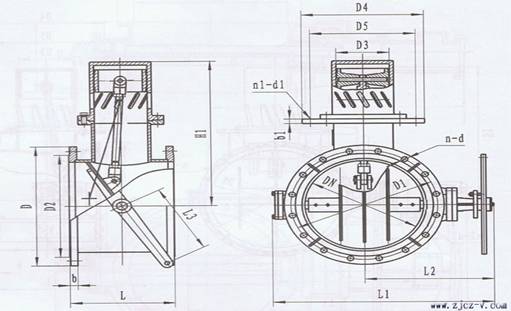

FS48W蝶式放風閥結構圖
FS48W蝶式放風閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
