詳細內容： 電動高壓角式調節閥
ZDLS電子式電動角形高壓調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。
電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號（4-20mADC或1-5VDC）及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
電子式電動角形高壓調節閥主要參數：
|
公稱通徑 |
6 |
10 |
15 |
25 |
|
閥座直徑 |
3 |
4 |
6 |
4 |
5 |
7 |
8 |
10 |
6 |
7 |
8 |
10 |
12 |
7 |
8 |
10 |
12 |
16 |
20 |
|
流量系數Kv |
0.04 |
0.1 |
|
0.1 |
0.4 |
|
|
|
0.4 |
|
|
|
|
1 |
1.6 |
2.5 |
4 |
6.3 |
8 |
|
|
0.16 |
0.4 |
0.16 |
|
1 |
1.6 |
2.5 |
0.63 |
1 |
1.6 |
2.5 |
4 |
|
|
|
|
|
|
|
0.063 |
0.25 |
|
0.25 |
0.63 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公稱通徑 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥座直徑 |
16 |
20 |
30 |
20 |
38 |
30 |
50 |
38 |
65 |
50 |
80 |
65 |
100 |
65 |
125 |
100 |
150 |
125 |
200 |
|
流量系數 |
6.3 |
8 |
16 |
8 |
25 |
16 |
40 |
25 |
63 |
40 |
100 |
63 |
160 |
100 |
250 |
160 |
400 |
250 |
600 |
|
可調范圍 |
Kv值<18時 R=20：1；Kv值>18時 R=30：1 |
|
公稱壓力 |
1.6、4.0、6.4、10、16、22、32MPa |
|
閥芯形式 |
套筒導向單座柱塞型閥芯 |
|
流量特性 |
直線 |
|
作用形式 |
電開式、電關式 |
|
工作溫度 |
普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ |
|
法蘭標準 |
符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產 |
|
控制信號 |
4～20mA.DC; 1～5V.DC; 0～10V.DC （與所配執行機構有關） |
|
電 源 |
S220V.AC, 50HZ; 380V.AC ,50HZ （與所配執行機構有關） |
電子式電動角形高壓調節閥主要技術性能指標：
泄 漏 率： IV 級，小于額定流量的10-4
回 差 ： 配3610L 執行機構為2.0%； 配PSL執行機構為 1.0%
基本誤差： 配3610L執行機構為±2.5%； 配PSL執行機構為±1.0%
注：測試使用的填料為標準聚四氟乙烯填料。
電子式電動角形高壓調節閥主要零部件材料：
閥體材質： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蝕合金等
芯座材質：1Cr18Ni9Ti、316、316L、耐磨蝕合金、F4等
填料材質：聚四氟乙烯、柔性石墨
電子式電動角形高壓調節閥允許壓差：
|
公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構 |
允許壓差△P（MPa） |
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
|
配PSL |
361LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
361LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
|
361LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
|
361LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
注：（1）實際配置需根據具體工藝參數確定。 （2）如果允許壓差不清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當?shù)姆椒ǹ山鉀Q。

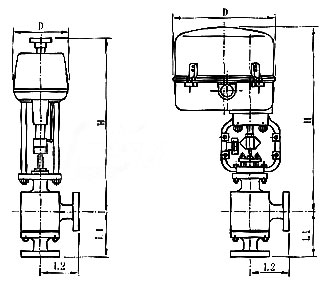

電子式電動角形高壓調節閥外形尺寸及重量：
|
公通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L1（mm） |
98 |
105 |
105 |
120 |
135 |
190 |
225 |
270 |
315 |
367 |
|
|
L2（mm） |
PN1.6MPa |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
|
PN4.0MPa |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
|
PN6.4MPa |
100 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
|
配PSL |
H（mm） |
普通型 |
753 |
761 |
789 |
778 |
793 |
819 |
858 |
893 |
921 |
951 |
956 |
|
散熱片型 |
883 |
891 |
919 |
908 |
923 |
892 |
1021 |
1056 |
1120 |
1150 |
1156 |
|
D（mm） |
176 |
|
重量（KG） |
13.5 |
22.5 |
25.5 |
|
29.5 |
50 |
60 |
78 |
119 |
157 |
255 |
|
配361L |
H（mm） |
普通型 |
516 |
542 |
552 |
|
688 |
744 |
783 |
818 |
976 |
1006 |
1036 |
|
散熱片型 |
646 |
654 |
682 |
|
818 |
907 |
946 |
981 |
1175 |
1205 |
1235 |
|
D（mm） |
225 |
310 |
|
重量（KG） |
21 |
30 |
33 |
41 |
45 |
65 |
75 |
93 |
|
|
|
電動高壓角式調節閥訂貨須知：
一、①電動高壓角式調節閥產品名稱與型號②電動高壓角式調節閥口徑③電動高壓角式調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的電動高壓角式調節閥型號，請按電動高壓角式調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。
