詳細內容： ZDSP(M)型電子式 電動單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用PSL系列智能型電動執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
形式：直通倒S鑄造閥
公稱通徑：DN20－200mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：JB78－59 JB/T79.2－94凹式
材 料：HT200 ZG230—450 ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
940 |
1200 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
850 |
1050 |
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|
允許泄漏量Q |
單座式 |
IV級為Kv值的0.01%,按GB4213－92標準 |
|
套筒式 |
III級為Kv值的0.1%,按GB4213－92標準 |
|
基本誤差% |
±1.0 |
|
回差% |
1.0 |
|
死區% |
1.0 |
|
始終點偏差% |
±2.5 |
|
額定行程偏差% |
2.5 |
|
可調比 |
50:1 |

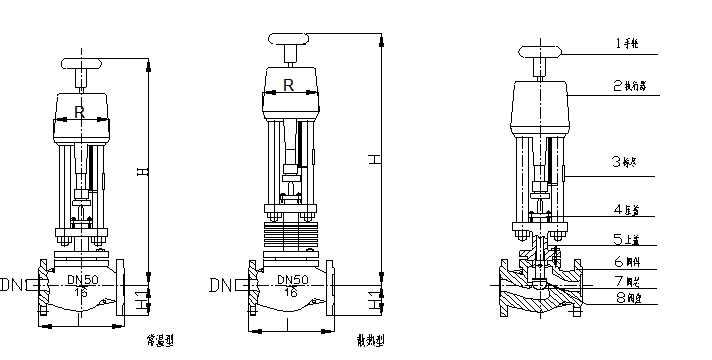

外形尺寸
|
公稱通徑DN（mm） |
L(mm) |
H(mm) |
H1(mm) |
R(mm) |
重量 |
|
0.6,1.6(MPa) |
4.0(MPa) |
6.4(MPa) |
常溫型 |
散熱型 |
PN0.6(MPa) |
PN1.6(MPa) |
PN4.0(MPa) |
PN6.4(MPa) |
0.6,1.6(MPa) |
4.0,6.4(MPa) |
|
G3/4” |
120 |
120 |
120 |
643 |
/ |
31 |
31 |
31 |
|
176 |
9 |
10 |
|
20 |
181 |
194 |
206 |
699 |
849 |
45 |
52.5 |
52.5 |
65 |
176 |
11 |
14 |
|
25 |
184 |
197 |
210 |
711 |
861 |
50 |
57.5 |
57.5 |
70 |
176 |
13 |
17 |
|
40 |
222 |
235 |
251 |
728 |
893 |
65 |
75 |
75 |
85 |
176 |
15 |
24 |
|
50 |
254 |
267 |
286 |
731 |
901 |
70 |
82.5 |
82.5 |
90 |
176 |
19 |
29 |
|
65 |
276 |
292 |
311 |
827 |
100.7 |
80 |
92.5 |
92.5 |
102.5 |
176 |
32 |
51 |
|
80 |
298 |
317 |
337 |
839 |
1024 |
95 |
100 |
100 |
107.5 |
176 |
40 |
63 |
|
100 |
352 |
368
|
394 |
857 |
1067 |
105 |
110 |
117.5 |
125 |
176 |
50 |
84 |
|
150 |
451 |
473 |
508 |
1140 |
1400 |
132.5 |
142.5 |
150 |
172.5 |
225 |
77 |
120 |
|
200 |
600 |
610 |
650 |
1160 |
1420 |
160 |
170 |
187.5 |
207.5 |
225 |
115 |
159 |
ZDSP(M)型電子式 電動單座（套筒）調節閥訂貨須知：
一、①ZDSP(M)型電子式 電動單座（套筒）調節閥產品名稱與型號②ZDSP(M)型電子式 電動單座（套筒）調節閥口徑③ZDSP(M)型電子式 電動單座（套筒）調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZDSP(M)型電子式 電動單座（套筒）調節閥型號，請按ZDSP(M)型電子式 電動單座（套筒）調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。
