詳細內容：Z941Y電動閘閥適用于城建、化工、冶金、石油、制藥、食品、飲料、環保廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
Z941Y電動閘閥主要特點及用途:
1、結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
5、廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
Z941Y電動閘閥主要技術參數和性能
執行標準
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB122234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
主要零件材料
|
閥體、閥蓋 |
閥板、閥座 |
閥桿 |
閥桿螺母 |
填料 |
手輪 |
|
鉻鎳鈦鋼 |
不銹鋼、不銹鋼+硬質合金 |
鉻鎳鈦不銹鋼 |
鋁青銅 |
浸聚四氟乙 |
可鍛鑄鐵 |
|
鉻鎳鉬鈦鋼 |
不銹鋼、不銹鋼+硬質合金 |
鉻鎳鉬鈦不銹鋼 |
鋁青銅 |
烯石棉盤根 |
可鍛鑄鐵 |
|
鉻鉬鋼 |
合金鋼+硬質合金 |
鉻鉬鋁鋼 |
鋁青銅 |
柔性石墨 |
可鍛鑄鐵 |
試驗壓力
|
公稱壓力PN（MPa） |
實驗壓力（MPa） |
|
殼體 |
密封（液） |
密封（氣） |
上密封 |
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |

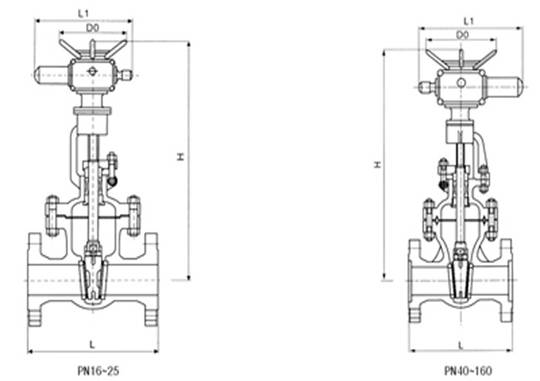

Z941Y電動閘閥主要外形尺寸及重量
|
公稱通徑 |
主要外形尺寸和連接尺寸 |
電動裝置 |
重量 |
|
L |
D |
D1 |
D2 |
D6 |
b |
z-d |
f |
f2 |
H |
|
Z941Y-64P/I |
|
50 |
250 |
175 |
135 |
105 |
88 |
26 |
4-23 |
3 |
4 |
667 |
DZW20 |
68 |
|
65 |
280 |
200 |
160 |
130 |
110 |
28 |
8-23 |
3 |
4 |
685 |
DZW20 |
72 |
|
80 |
310 |
210 |
170 |
140 |
121 |
30 |
8-23 |
3 |
4 |
748 |
DZW30 |
88 |
|
100 |
350 |
250 |
200 |
168 |
150 |
32 |
8-25 |
3 |
4.5 |
845 |
DZW30 |
117 |
|
150 |
450 |
340 |
280 |
240 |
204 |
88 |
8-34 |
3 |
4.5 |
1009 |
DZW45 |
314 |
|
200 |
550 |
405 |
345 |
300 |
260 |
44 |
12-34 |
3 |
4.5 |
1253 |
DZW60 |
432 |
|
250 |
650 |
470 |
400 |
345 |
313 |
48 |
12-41 |
3 |
4.5 |
1449 |
DZW60 |
595 |
|
300 |
750 |
530 |
460 |
412 |
361 |
54 |
16-41 |
4 |
4.5 |
1867 |
DZW90 |
721 |
|
350 |
850 |
595 |
525 |
475 |
422 |
60 |
16-41 |
4 |
5 |
1931 |
DZW120 |
863 |
|
400 |
950 |
670 |
585 |
525 |
474 |
66 |
16-48 |
4 |
5 |
2017 |
DZW180 |
1129 |
|
500 |
1150 |
800 |
705 |
640 |
576 |
70 |
20-54 |
4 |
5 |
2459 |
DZW 250 |
1493 |
|
Z941Y-100P/I |
|
50 |
250 |
195 |
145 |
112 |
88 |
28 |
4-25 |
3 |
4 |
781 |
DZW20 |
78 |
|
65 |
280 |
220 |
170 |
138 |
110 |
32 |
8-25 |
3 |
4 |
830 |
DZW20 |
96 |
|
80 |
310 |
230 |
180 |
148 |
121 |
34 |
8-25 |
3 |
4 |
865 |
DZW30 |
126 |
|
100 |
350 |
265 |
210 |
172 |
150 |
38 |
8-30 |
3 |
4.5 |
1179 |
DZW30 |
134 |
|
150 |
450 |
350 |
290 |
250 |
204 |
46 |
12-34 |
3 |
4.5 |
1201 |
DZW60 |
352 |
|
200 |
550 |
430 |
360 |
312 |
260 |
54 |
12-41 |
3 |
4.5 |
1611 |
DZW60 |
484 |
|
250 |
650 |
500 |
430 |
382 |
313 |
60 |
12-41 |
3 |
4.5 |
1903 |
DZW90 |
608 |
|
300 |
750 |
585 |
500 |
442 |
364 |
70 |
16-48 |
4 |
4.5 |
2054 |
DZW120 |
757 |
|
350 |
850 |
655 |
560 |
498 |
422 |
76 |
16-54 |
4 |
5 |
2132 |
DZW180 |
994 |
|
400 |
950 |
715 |
620 |
558 |
474 |
80 |
16-54 |
4 |
5 |
2321 |
DZW 250 |
1269 |
|
Z941Y-160P/I |
|
50 |
300 |
215 |
165 |
132 |
88 |
36 |
8-25 |
3 |
4 |
905 |
DZW20 |
101 |
|
65 |
340 |
245 |
190 |
152 |
110 |
44 |
8-30 |
3 |
4 |
968 |
DZW20 |
137 |
|
80 |
390 |
260 |
205 |
168 |
121 |
46 |
8-30 |
3 |
4 |
978 |
DZW30 |
167 |
|
100 |
450 |
300 |
240 |
200 |
150 |
48 |
8-34 |
3 |
4.5 |
1043 |
DZW30 |
211 |
|
125 |
525 |
355 |
285 |
238 |
176 |
60 |
8-41 |
3 |
4.5 |
1248 |
DZW60 |
424 |
|
150 |
600 |
390 |
318 |
270 |
204 |
66 |
12-41 |
3 |
4.5 |
1394 |
DZW90 |
588 |
|
200 |
750 |
480 |
400 |
345 |
250 |
78 |
12-48 |
3 |
4.5 |
1621 |
DZW120 |
839 |
Z941Y電動閘閥訂貨須知
1、用戶需提供型號（非標產品提供技術資料及其使用工況情況）以供廠家報價。
2、所需閥門若有特殊要求，需在合同注明。（1：該閥的結構長度2：法蘭標準3：閥門材質及其閥門內件材質變動等）
3、高壓閥及特殊工況所用閥請?zhí)峁﹫D紙確認。
4、我公司可根據客戶要求配套電動執行器、氣動執行器等裝置以供客戶使用。
